4卷液压弯板机，双预弯
- 四辊弯板机的使用长度从1000mm到6000mm.
- 厚度范围为2 ~ 100mm.
- 至于盘子,采用四辊弯板机，可双面折弯不回.也可通过PLC实现全自动控制.此外，没有额外的加工步骤弯曲的两端.平边大约是1.厚度的5-2倍.
- 质量证书包括CE和ISO9001.

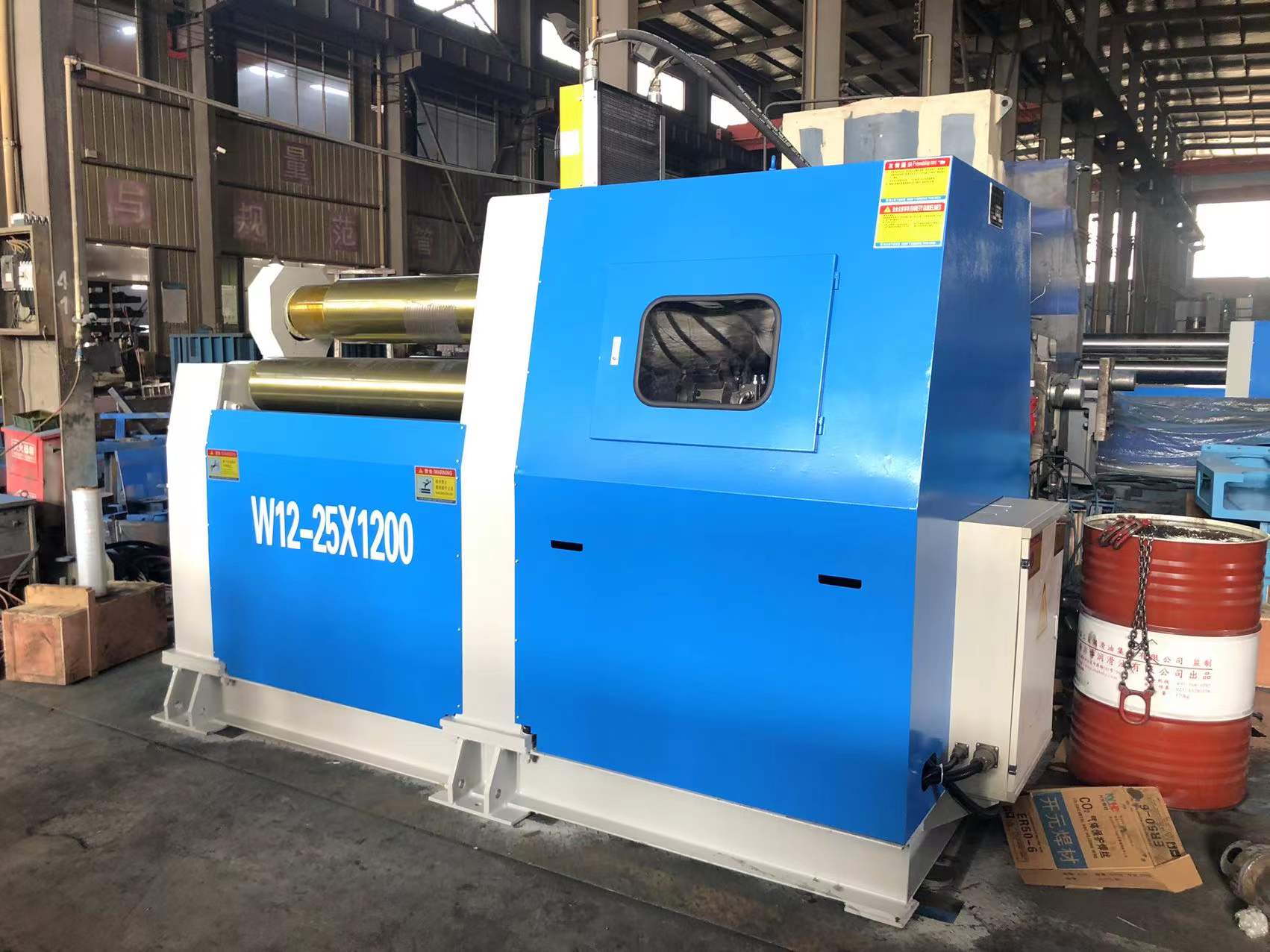

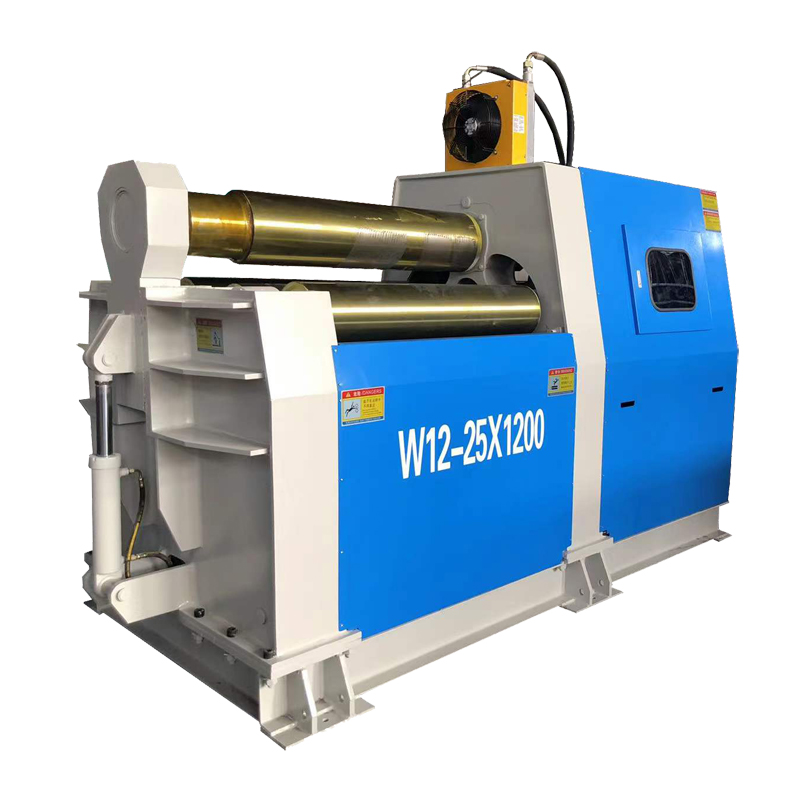

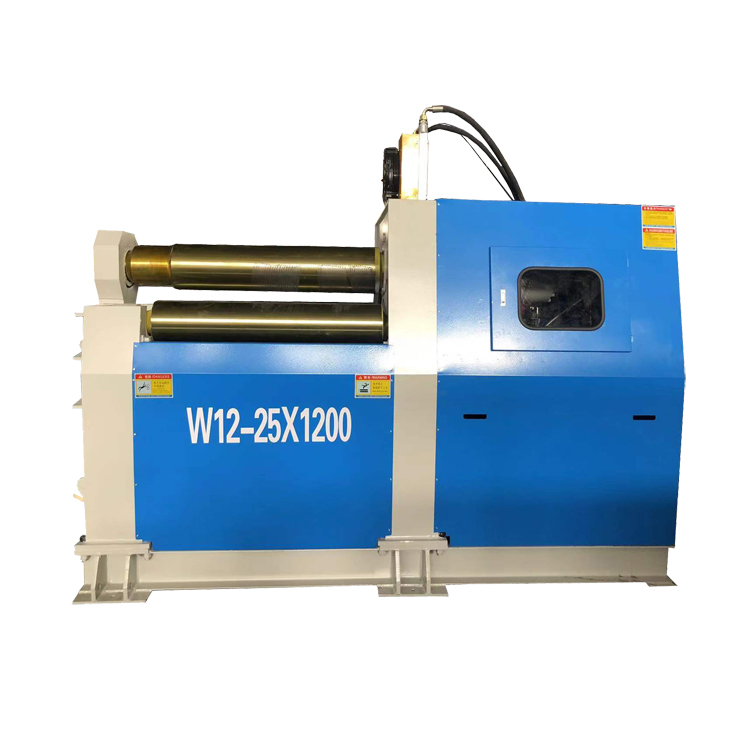

W12数控液压卷板机4卷- 25x2000
...
- 描述
- 组件
- 技术参数
规范
- 侧辊和夹辊在液压活塞的作用下始终沿轨道运动
- 液压滴头，成品套圈取下方便方便
- 移动控制面板，操作方便
- 液压马达为上辊提供动力
- 优质焊接钢框架
- 高刚性感应硬化辊(42CrMo)
- 轻松控制液压平衡系统
- 可靠安全的过载保护
标准组件
- 可移动控制面板
- 硬卷
- 两卷数字读出

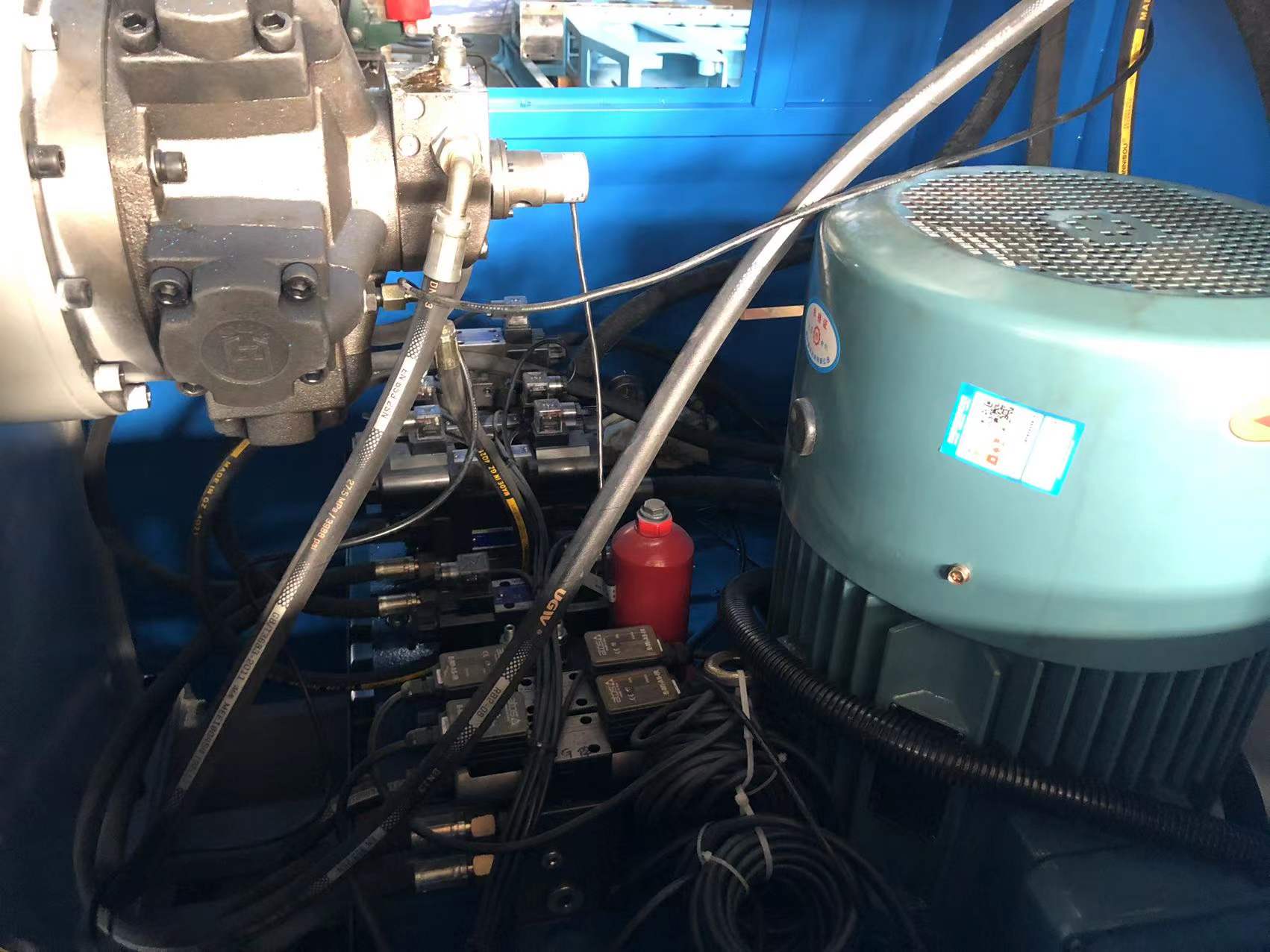

- 液压站
- 液压马达
- 液滴端
- 锥形弯曲装置
可选的设备
- 大直径顶部和横向支撑架
- 适用于特殊作业的轧辊研磨和抛光
- 安全电缆
- 风扇冷却或水冷
零配件品牌 |
|||
|
NO. |
主机部分 |
技术要求 |
|
|
1 |
工作辊 |
材料 |
42 CrMo |
|
技术 |
锻件经过粗加工，在HB241~280温度下进行淬火回火处理 |
||
|
完成车削，然后表面中频淬火 HRC40-45 |
|||
|
2 |
侧架 和底盘 |
材料 |
Q235 |
|
技术 |
45#锻件侧辊升降缸材料, 调质热处理HB217-255. |
||
|
固定和翻车侧架和底盘均为钢板焊接件 |
|||
|
3 |
驱动装置 |
电动机 |
Hanzhu、宁波 |
|
4 |
控制装置 |
低压电器 |
德国西门子 |
|
5 |
液压系统 |
泵站 |
选择:Sunny，美国 |
|
阀 |
Yuken,日本 |
||
|
6 |
基础 控制
系统
|
来自中国的触屏 |
|
|
7. |
密封 |
来自日本的Nok |
|
|
8. |
轴承 |
世界粮食日 |
|
|
9. |
PLC编码器 |
日本欧姆龙 |
|
|
10. |
其他电器部件 |
德国西门子 |
|
|
模型 |
马克斯. 弯曲厚度(毫米) |
Pre-bending厚度(毫米) |
马克斯. 辊筒工作长度(mm) |
屈服极限 (Mpa) |
上辊直径(mm) |
下辊直径(mm) |
侧辊直径(mm) |
主电源(KW) |
|
W12-4x2000 |
4 |
3.5 |
2050 |
245 |
160 |
140 |
120 |
3 |
|
W12-6x2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
|
W12-8x2000 |
8 |
6.5 |
2050 |
245 |
210 |
190 |
170 |
5.5 |
|
W12-10x2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7.5 |
|
W12-12x2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
|
W12-16x2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
|
W12-20x2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
|
W12-25x2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
|
W12-30x2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18.5 |
|
W12-35x2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
|
W12-40x2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
|
W12-45x2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
|
W12-50x2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
|
W12-4x2500 |
4 |
3.5 |
2550 |
245 |
190 |
170 |
150 |
4 |
|
W12-6x2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5.5 |
|
W12-8x2500 |
8 |
6.5 |
2550 |
245 |
230 |
210 |
190 |
7.5 |
|
W12-10x2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
|
W12-12x2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
|
W12-16x2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
|
W12-20x2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
|
W12-25x2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18.5 |
|
W12-30x2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
|
W12-35x2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
|
W12-40x2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
|
W12-45x2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
|
W12-4x3000 |
4 |
3.5 |
3100 |
245 |
210 |
190 |
170 |
5.5 |
|
W12-6x3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7.5 |
|
W12-8x3000 |
8 |
6.5 |
3100 |
245 |
270 |
250 |
210 |
11 |
|
W12-10x3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
|
W12-12x3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
|
W12-16x3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
|
W12-20x3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18.5 |
|
W12-25x3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
|
W12-30x3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
|
W12-35x3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
|
W12-40x3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
|
W12-50x3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
|
W12-60x3000 |
60 |
48 |
3100 |
245 |
670 |
620 |
520 |
75 |
